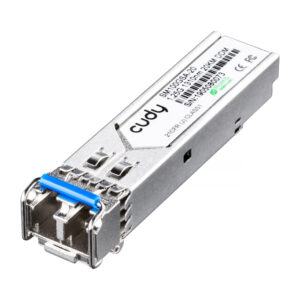

Cudy SM100GSA-20 ● Cudy 1.25Gb/s SFP SM100GSA-20 sensörü 1.25Gb/s veriyi 20 km’ye kadar Tek Modlu fiber gerçekliği için tasarlanmış bir çift yönlü SFP modülüdür. Uzun mesafeli fiber yapılandırmaları için veya Switchler, Routerlar ve medya dönüştürücüler(Media Converter)) arasında Uplink sağlamak için kullanılır ● SM100GSA-20 Bakır Küçük Form Faktörlü (SFP) alıcı-vericiler, SFP Çoklu Kaynak Anlaşması (MSA) dayanmaktadır. IEEE Std 802.3’de belirtilen Gigabit Ethernet ve 1000BASE-T standartları ile uyumludur. 1000BASE-T fiziksel katman IC’sine (PHY) I2C üzerinden erişilebilir, bu sayede tüm PHY ayarlarına ve özelliklerine erişim bölümü. 1000BASE-T, SFP’nin RX_LOS pimini göstergesi olarak kullanılabilir. SFP’nin TX_DISABLE pimine getirilirse, PHY IC sıfırlanır ● FSP: Küçük Form Faktörlü Takılabilir, hem telekomünikasyon hem de veri iletişim uygulamaları için kullanılan kompakt, çalışır durumda takılabilir bir ağ kurulum modül biçimidir. Ağ donanımındaki SFP bağlantısı, fiber optik kablo veya bakır kablo gibi standartlara özgü bir alıcı-verici için modüler bir yuvadır     14 Pin Sembol İsim/Açıklama Ref 1 VEET Verici Toprağı (Alıcı Toprağı ile Ortak) 1 2 TFAULT Verici Arızası. Desteklenmiyor.     3 TDIS Verici Devre Dışı. Yüksek veya açık lazer çıkışı devre dışıdır.   2 4 MOD_DEF(2) Modül Tanımı 2. Seri Kimliği için veri hattı.   3 5 MOD_DEF(1) Modül Tanımı 1. Seri Kimliği için saat bölümü.   3 6 MOD_DEF(0) Modül Tanımı 0. Modül içinde topraklanmış.   3 7 Oran Seç Bağlantılar     8 LOS Sinyal göstergesi kaybı. Mantık 0 normal almayı gösterir.       Alıcı Toprağı (Verici Toprağı ile Ortak)     4 9 VEER Alıcı Toprağı (Verici Toprağı ile Ortak) 1 10 VEER Alıcı Toprağı (Verici Toprağı ile Ortak)   1 11 VEER Alıcı Toprağı (Verici Toprağı ile Ortak)   1 12 RD- Alıcı Ters DATA çıkışı. AC Bağlantılı     13 RD+ Alıcı Tersine çevrilmemiş VERİ çıkışı. AC Bağlantılı     VEER Alıcı Toprağı (Verici Toprağı ile Ortak)   1 15 VCCR Alıcı Güç Kaynağı     16 VCCT Verici Güç Kaynağı     17 VEET Verici Toprağı (Alıcı Toprağı ile Ortak)   1 18 TD+ Verici Çevrilmemiş VERİ girişi. AC Bağlantılı.     19 TD- Verici Ters VERİ girişi. AC Bağlandı.     20 VEET Verici Toprağı (Alıcı Toprağı ile Ortak) 1   Notlar: 1. Devre havadaki hava birimlerine bağlıdır. 2. TDIS > 2.0V veya açık durumda PHY devre dışı bırakılır, TDIS < 0.8V ise etkinleştirilir. 3. Anakart üzerinde 4.7k – 10k Ohm arası bir dirençle çekilmelidir, böylece MOD_DEF(0) hattı takılı modülü göstermek için düşük seviyede olur. 4. Maksimum 2,5V gerilime sahip olan LVTTL ile uyumludur. 10/100/1000BASE-T üzerinde desteklenmez.   Ana kartın tükenen pin numaralarının ve adlarının güncellemesi   +3.3V Volt Elektrik Güç Arayüzü SFP-1000BASE-T/SFP-1000BASE-T-SGMII’nin giriş gerilim aralığı 3,3 V +/- 5%’dir. Sürekli işlem için maksimum 4V gerilime izin verilmez.   +3,3 Volt Elektrik Güç Arayüzü Parametre Sembol Min Tip Maksimum birim Notlar/Koşullar Besleme Akımı O   320 375 mA 1,2W maksimum güç tam voltaj aralığı ve sıcaklık. Aşağıdaki uyarı notuna bakınız. Giriş Voltaji Vcc 3.13 3.3 3.47 V GND’ye atıfta bulunulmuştur. Maxsimum Voltaj Vmax     4 V   Dolgalanma Akımı Isurge     30 mA Sabit durumun üzerinde sıcak fiş Akım. Aşağıdaki uyarı notuna bakın.     Dikkat:  Güç tüketimi ve dalgalanma akımı, SFP MSA’da belirtilen değerlerden yüksektir.             Düşük Hızlı Sinyaller   MOD_DEF(1) (SCL) ve MOD_DEF(2) (SDA), açık kanal CMOS düzenlenir (bkz. bölüm VII, “Seri İletişim Protokolü”). Hem MOD_DEF(1) hem de MOD_DEF(2) host_Vcc’ye çekilmelidir.   Düşük Hızlı Sinyaller, Elektronik Özellikler Parametre Sembol Min Maksimum birim Notlar/Koşullar SFP Çıkışı DÜŞÜK CİLT 0 0,5 V 4.7k’dan 10k’ya kadar host_Vcc’ye çekme (pull-up) işlemi, Konektörün ana tarafında ölçülmüştür. SFP Çıkışı YÜKSEK VOH host_Vcc -0.5 host_Vcc + 0.3 V 4.7k’dan 10k’ya kadar host_Vcc’ye çekme (pull-up) işlemi, Konektörün ana tarafında ölçülmüştür. SFP Girişi DÜŞÜK VIL 0 0.8 V 4.7k ila 10k arasında Vcc’ye çekme direnci, Konektörün SFP tarafında ölçülmüştür.   SFP Girişi YÜKSEK HIV 2 Vcc + 0.3 V 4.7k ila 10k arasında Vcc’ye çekme direnci, Konektörün SFP tarafında ölçülmüştür.       Yüksek Hızlı Elektrik Arayüzü   Tüm yüksek hızlı sinyaller dahili olarak AC bağlantılıdır     Yüksek Hızlı Elektrik Arayüzü, İletim Hattı-SFP Parametre Sembol Min Tip Maksimum birim Notlar/Koşullar Hat Frekansı fL   125   MHz 5 seviyeli kodlama, başına IEEE 802.3 Tx Çıkış Empedansı Zout, TX   100   Ohm Diferansiyel, hepsi için frekanslar arasında 1MHz ve 125MHz  Rx Giriş Empedansı Zin,RX   100   Ohm Diferansiyel, hepsi için frekanslar arasında 1MHz ve 125MHz   Yüksek Hızlı Elektrik Arayüzü, Host-SFP Parametre Sembol Min Tip Maksimum birim Notlar/Koşullar Tek uçlu veri girişi sallanmak Vinsing 250   1200 mV Tek uçlu Tek uçlu veri çıkışı sallanmak Voutsing 350   800 mV Tek uçlu Yükseliş/Düşüş Zamanı Tr,Tf   175   psec %20-%80 Tx Giriş Empedansı Çinko   50   Ohm Tek uçlu Rx Çıkış Empedansı Zout   50   Ohm Tek uçlu     Genel Özellikler    Genel Parametre Sembol Min Tip Maksimum birim Notlar/Koşullar Veri Hızı BR 10   1000 Mb/sn IEEE 802.3 ile uyumlu. Aşağıdaki 2 ila 4 numaralı notlara bakınız. Kablo Uzunluğu L     100 M Kategori 5 UTP. BER   Notlar: 1. Saat toleransı +/- 50 ppm’dir 2. Varsayılan olarak, SFP-1000BASE-T/SFP-1000BASE-T-SGMII, tercih edilen ana modda tam çift yönlü bir cihazdır. 3. Otomatik geçiş algılama etkinleştirildi. Harici çapraz kablo gerekli değildir. Çevresel Özellikler Çevresel Özellikler Parametre Sembol Min Tip Maksimum birim Notlar/Koşullar Çalışma Sıcaklığı Tepe -40   70 °C Kasa sıcaklığı Depolama Sıcaklığı Tsto -40   85 °C Ortam sıcaklığı   Seri İletişim Protokolü Tüm SFP’ler, aşağıda gösterilen 2 telli seri iletişim protokolünü sunmaktadır. SFP MSA. Bu SFP’ler bir MCU kullanır ve A0h adresiyle erişilebilir. 1000BASE-T fiziksel katman IC’sine 2 telli seri veri yolu üzerinden erişilebilir Ach burada. PHY IC ile arabirim ayrıntıları ayrıntıları için Marvell doğrulama sayfasına bakın “Alaska Ultra 88E1111 Tümleşik Gigabit Ethernet Alıcı-Verici”   Seri Veri Yolu Zamanlaması, Gereksinimler Parametre Sembol Min Tip Maksimum birim Notlar/Koşullar I2C Saat Hızı   0   200.000 Hz
