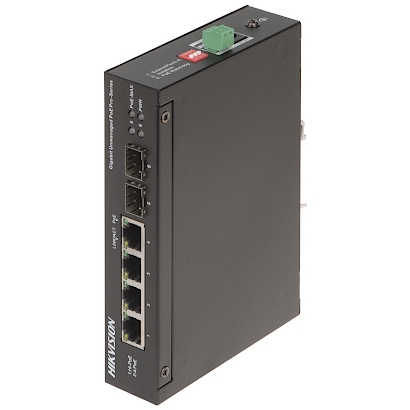

DS-3T0506HP-E/HS

4 Portlu Gigabit Yönetimsiz Zorlu Koşullara Dayanıklı POE Anahtarı

• 3 adet gigabit PoE portu, 1 adet gigabit Hi-PoE portu, 2 adet gigabit SFP fiber optik portu.
• Hi-PoE portu için IEEE 802.3at/af/bt standardı (Maks. 60 W PoE çıkışı).
• PoE portları için IEEE 802.3at/af standardı (Maks. 30 W PoE çıkışı).
• IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z ve IEEE 802.3ab standartları.
• PoE portları için 6 KV aşırı gerilim koruması.
• 300 metreye kadar uzun menzilli iletim.
• PoE izleme programı, yanıt vermeyen kameraları otomatik olarak algılar ve yeniden başlatır.
• Ağ güvenliğini artırmak için port izolasyonu.
• Kablolu iletim hızında yönlendirme.
• Daha geniş sıcaklık aralığı (-30 ila 65 °C) için tasarlanmıştır.
• Depola ve ilet anahtarlama.
• Sağlam, yüksek mukavemetli metal gövde.
• Güvenilir, fansız tasarım.

1 – LAN + Hi-PoE
2 – LAN + PoE
3 – LAN + PoE
4 – LAN + PoE
5 – SFP
6 – SFP

Montaj tarafı görünümü:

Yan görünüm:

Cihaz, DIN TS-35 rayına dikey olarak monte edilebilir:



Mevcut modeller:

DS-3T0506HP-E/HS

Özellikler

Ağ Parametreleri

• Limanlar3 × gigabit PoE portu, 1 × gigabit Hi-PoE portu, 2 × gigabit fiber optik portu
• Bağlantı Noktası Tipi: RJ45 bağlantı noktası, tam çift yönlü, MDI/MDI-X uyumlu
• Çalışma Modu: Standart mod (varsayılan), Genişletme modu, İzolasyon modu, PoE izleme modu
• IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z ve IEEE 802.3ab standartları
• İletim Modu/Depola ve İlet anahtarlama
• MAC Adres Tablosu2 K
• Anahtarlama Kapasitesi 12 Gbps
• Dahili Önbellek 1 MB
• Paket İletim Hızı: 8,928 Mpps
• Uzun Mesafeli İletim İçin Bağlantı Noktaları: 3 ve 4 Numaralı Bağlantı Noktaları

• PoE Güç Kaynağı
• PoE StandardPort 1: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt

  2 ila 4 numaralı bağlantı noktaları: IEEE 802.3af, IEEE 802.3at

• PoE Güç Pini 8 pinli güç: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
• PoE Portları 2 ila 4
• Maksimum Bağlantı Noktası GücüPort 1: 60 W

  2 ila 4. bağlantı noktaları: 30 W

• PoE Güç Bütçesi: 60 W

• Arama Fonksiyonu
• Uzun Menzilli Bağlantı Noktaları 3 ve 4: 300 metreye kadar.
• Port İzolasyonuPort 1 – 4: Ağ güvenliğini artırmak için port izolasyon modu.
• PoE WatchdogPorts 1 to 4: Yanıt vermeyen kameraları otomatik olarak algılar ve yeniden başlatır.

• Genel
• Boyutlar (G × Y × D): 158 mm × 101,2 mm × 31,6 mm (6,22” × 3,98” × 1,24”)
• ShellMetal malzeme, fansız tasarım.
• Brüt Ağırlık 0,94 kg (2,07 lb)
• Net Ağırlık: 0,38 kg (0,84 lb)
• Çalışma Sıcaklığı -30 °C ila 65 °C (-22 °F ila 149 °F)
• Çalışma Nem Oranı: %5 – %95 (yoğuşma yok)
• Saklama Sıcaklığı -40 °C ila 85 °C (-40 °F ila 185 °F)
• Depolama Nem Oranı: %5 ila %95 (yoğuşma olmamalı)
• Boşta güç tüketimi < 5 W
• Güç Kaynağı: 48 – 57 VDC, 1,35 A Maks.
• Maksimum Güç Tüketimi: 65 W

• Onay
• EMCFCC (47 CFR Bölüm 15, Alt Bölüm B); CE-EMC (EN 55032: 2015, EN 61000-3-2: 2014, EN 61000-3-3: 2013, EN 55024: 2010 +A1: 2015); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003: Sayı 6, 2016)
• GüvenlikUL (UL 60950-1); CB (IEC 60950-1:2005 + Am 1:2009 + Am 2:2013); CE-LVD (EN 60950-1:2005 + Am 1:2009 + Am 2:2013)
• Kimya CE-RoHS (2011/65/AB); WEEE (2012/19/AB); REACH (Yönetmelik (EC) No 1907/2006)
